什么是聯動控制模塊？如何使用

 一、概述

    聯動控制模塊（擴展模塊），是門禁系統選購件，配合門禁控制器使用，主要用于消防和報警信號的聯動輸入輸出。該模塊接口簡單，性能穩定，帶有電源、繼電器輸出狀態

指示燈。

二、模塊特點

1、 一組消防信號輸入、一組消防信號輸出

2、 一組匪警信號輸入、一組匪警信號輸出

3、 一組防盜信號輸入、一組防盜信號輸出

4、 一組煙感信號輸入、一組煙感信號輸出

三、接線及使用說明

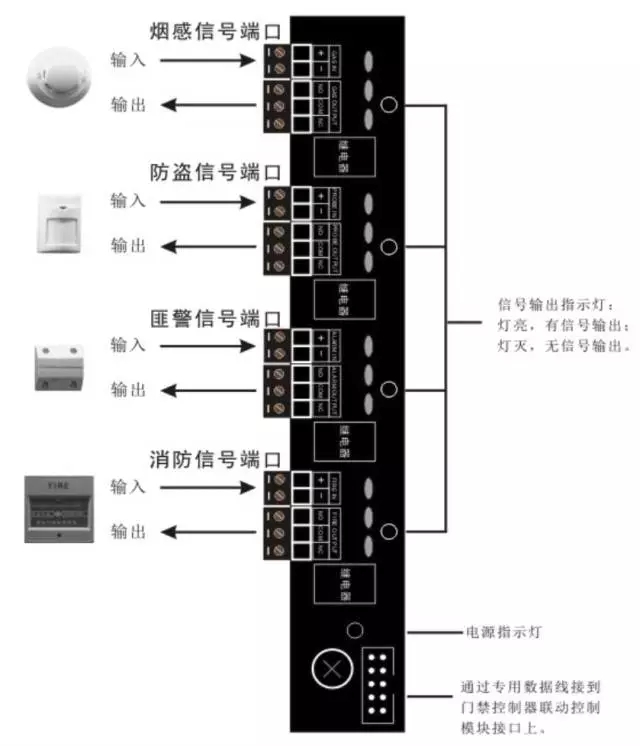

1、接線見下頁圖示

2、使用說明：

消防信號：配合軟件設置報警模式后，當消防信號輸入端口有閉合信號輸入時即觸發報警，同時輸出報警信號。

匪警信號：配合軟件設置報警模式后，當匪警信號輸入端口有閉合信號輸入時即觸發報警，同時輸出報警信號。

防盜信號：配合軟件設置布防密碼后，可使用密碼啟動防盜狀態，當防盜信號輸入端口有閉合信號輸入時控制器進入防盜觸發狀態，在指定時間內需使用密碼解除，超時則觸發報

警，同時輸出報警信號。

煙感信號：配合軟件設置報警模式后，當煙感信號輸入端口有閉合信號輸入時即觸發報警，同時輸出報警信號。

報警輸出若連接 DC12V 報警器，則將門禁電源 +12V 連接至聯動控制模塊信號輸出 COM 端口，聯動控制模塊信號輸出 NO 端口連接報警器 +12V ，報警器 GND 連接電源GND，有報警信號輸出時則驅動報警器報警。可由軟件設置報警后將門打開、或?qū)㈤T鎖定！
