摘要：紅蘋果新品眾測活動啟動以來，收到了很多熱心客戶積極報名參與，在測評名額有限的前提下，第一期我們在全國范圍內選取了不同地區的四家單位的測試員參與了此次新品評測，現陸續發布產品評測報告，以供大家參閱。
紅蘋果新品眾測活動啟動以來，收到了很多熱心客戶積極報名參與，在測評名額有限的前提下，第一期我們在全國范圍內選取了不同地區的四家單位的測試員參與了此次新品評測，現陸續發布產品評測報告，以供大 家參閱。 我們承諾及聲明：評測報告文章內容皆來源于第三方客戶，數據及圖片真實可查。

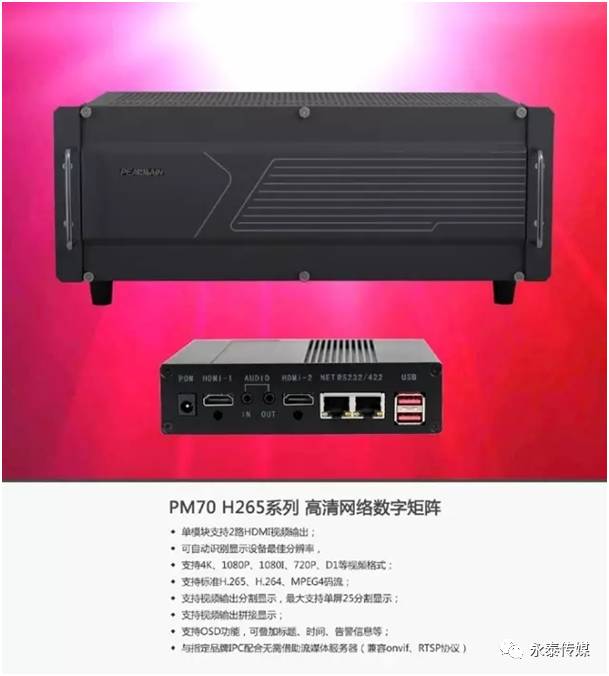

【測評產品】：紅蘋果PM70-V2 高清網絡數字矩陣 （8路HDMI輸出）
【測評人】： 蘇州科達科技股份有限公司（上海） 系統測試工程師 郭偉強
前言：此文檔的編寫，主要是為了了解紅蘋果PM70V2高清網絡數字矩陣產品質量情況，驗證產品是否符合生產流程、樣機是否滿足產品需求，記錄及統計在測試過程中存在的問題，為將來更好的完善產品給出基本依據。
范圍：此次測試內容主要包括：解碼器能力、顯示圖控功能、畫質流暢性。
軟件版本號：V2.02.0002

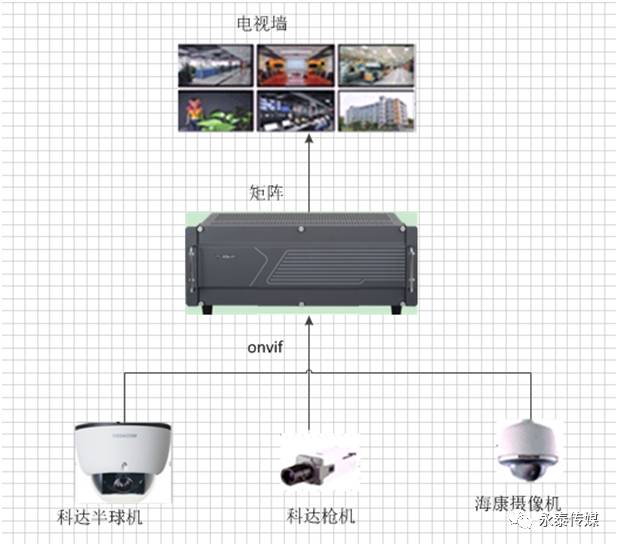

測試環境拓撲圖
測試重點項目列表
|
測試類別 |
測試重點項目 |
|
解碼能力（4K路數） |
單板最大支持4路4K信號或16路1080P信號或32路720P解碼上墻 |
|
支持標準H.265、H.264碼流 |
|
|
顯示圖控功能 |
可以實現畫面任意拼接和切換 |
|
可以實現4畫面、9畫面、16畫面、25畫面均勻分割 |
|
|
可以實現6畫面、8畫面不均勻分割 |
|
|
畫質流暢性 |
ONVIF模式延時測試 |
測試設備使用表
|
設備類型 |
設備名稱 |
數量 |
獲得方式 |
|
科達IPC |
IPC2431 |
1 |
已有 |
|
科達IPC |
IPC185-AN |
1 |
已有 |
|
�？礗PC |
DS-2CD8555F-E |
1 |
已有 |
|
科達IPC |
IPC123-DN |
1 |
已有 |
|
PC |
測試機 |
2 |
已有 |
2 解碼能力
|
分辨率 |
碼率/幀率 |
格式 |
路數 |
結果 |
|
4096*2160 |
16M |
H264 |
1 |
圖像正常 |
|
4096*2160 |
16M |
H264 |
4 |
設置4路分辨率自動設置為輔流 |
|
1920*1080 |
4M |
H264 |
1 |
圖像正常 |
|
1920*1081 |
4M |
H264 |
16 |
設置16路分辨率自動設置為輔流 |
|
1024*720 |
4M |
H264 |
1 |
圖像正常 |
|
1024*720 |
4M |
H264 |
32 |
設置32路分辨率自動設置為輔流 |
|
1920*1080 |
4M |
H265 |
1 |
圖像正常 |
|
1920*1080 |
4M |
H265 |
16 |
設置16路分辨率自動設置為輔流 |
此次選擇測試前端攝像機分辨率包括：4K、1080P、720P；視頻壓縮格式包括：H.264和H.265。通過測試，紅蘋果PM70-V2矩陣解碼以上各種網絡攝像機，都能應付自如。當顯示窗口在畫面分割狀態下，矩陣通過自我學習的功能自動調用適合窗口分辨率的碼流（子、輔碼流），同時滿足監控的要求。
1.）矩陣每個輸出可以單獨實現4畫面、9畫面、16畫面均勻分割，但是通過客戶端軟件操作暫未實現25畫面分隔，如下圖；
2.）電視墻的各個窗口之間可實現任意跨屏拼接，實現拼接多樣化。拼接圖像非常完整，并沒有出現切邊、撕裂等現象，顯示效果還是比較理想的，如下圖：
|
51.023 |
49.767 |
46.436 |
39.938 |
36.633 |
35.202 |
32.117 |
30.103 |
27.074 |
24.553 |
|
|
實際時間 |
50.566 |
49.307 |
45.978 |
39.505 |
36.175 |
34.745 |
31.66 |
29.646 |
26.675 |
24.166 |
|
時間差 |
0.457 |
0.46 |
0.458 |
0.433 |
0.458 |
0.457 |
0.457 |
0.457 |
0.399 |
0.387 |
在ONVIF模式下，攝像機分辨率為1080P 幀率25幀/秒 碼率4M；
通過多次測試畫面延遲性，求平均值，平均延時時間為442.3ms，在控制球機的時候，球機動作的響應時間足夠迅速，能夠很好的滿足視頻監控的實時性。
在測試的過程中，主要發現以下幾個問題。
1）對比PE90高清數�；旌暇仃�，此款矩陣窗口沒有任意漫游、拉伸的功能。
經核實：此款矩陣無此功能
2）此次測試當中，客戶端偶爾會出現異常報錯的現象。
經核實：此次測試主要針對矩陣，客戶端存在BUG，有關部門正在改進，到時候提供改進版再配合測試。
3）科達IPC185-AN 4096×2160解碼不成功。
經核實：需要對接，正在處理中
4）修改板卡的輸出分辨率達到1080P以上，個別大屏輸出無信號顯示
經核實：每塊板卡的第一個輸出支持4K。
這次測試，主要針對矩陣的解碼能力、圖控功能、畫面流暢性3項功能，通過本人實測，該矩陣解碼能力非常強大，可以通過ONVIF協議接入各個廠商高清網絡攝像機，支持4K，以及H264、H265格式；通過客戶端實現上墻瀏覽，拼接等功能；上墻瀏覽圖像流暢，無撕裂，穩定性能好，拼接圖控功能豐富；畫面流暢性、實時性非常好，客戶端操作簡單易用，能夠很好的應用于各個項目的視頻上墻監控需求。
2）建議
客戶端軟件需要完善，提高穩定性，使其能更好地滿足客戶的操作要求。
感謝科達宋測試員帶給我們這篇精彩詳實的產品評測分析報告以及寶貴的建議和意見，紅蘋果研發團隊將根據所提意見項一一改進有關問題，希望我們的產品越來越完善，也感恩我們前行路中每一位專業人士的真誠與支持！
我們期待聽到更多有心人的發聲！
下一輪的產品評測工作仍在進行中，有興趣的朋友趕緊來報名吧！
2017-02-23 09:31:22
