摘要：隨著平安城市的建設推進，聯網報警與視頻復核逐步向戶外延伸，由此帶來兩大難題，一個是供電問題，二是網絡問題，本方案通過風光互補供電系統解決供電問題，通過4G版視頻報警主機解決網絡傳輸?shù)膯?wèn)題。
一、方案概述
隨著平安城市的建設推進，聯網報警與視頻復核逐步向戶外延伸，由此帶來兩大難題，一個是供電問題，二是網絡問題，本方案通過風光互補供電系統解決供電問題，通過4G版視頻報警主機解決網絡傳輸?shù)膯?wèn)題。
風光互補獨立供電系統是目前最廣泛應用的獨立電源系統。風光互補獨立供電系統的廣泛應用在于它的合理性。太陽能是地球上一切能源的來源，而風能是太陽能在地球表面的另一種表現形式，白天太陽光最強時，風很小，晚上太陽落山后，光照很弱，但由于地表溫差變化大而風能加強。在夏季，太陽光強度大而風小，冬季，太陽光強度弱而風大。
隨著我國4G通信網普及，可實現快速的無線網絡傳輸視頻圖像資料，將4G網絡技術應用在聯網報警的視頻復核中，搭配風光互補供電系統，將在森林防火、防盜獵監控、城市鄉村的防犯罪監控、古墓群的防盜墓監控、邊防地區的防偷渡監控、生態保護區的防盜獵監控、旅游地區的安全監控和礦產資源的防亂開采監控等領域得到廣泛的應用，這種監控系統體系不僅能大大降低管理成本，而且能實現有效及時和安全的防護體系。
二、方案介紹

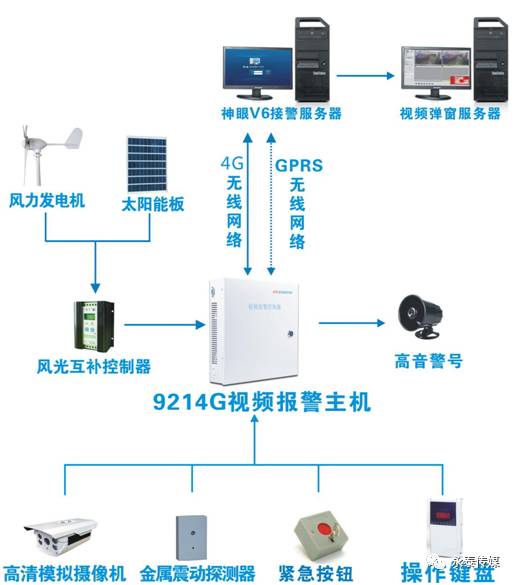

2.1、方案架構圖
2.2、系統構成
2.2.1、風光互補供電系統
系統采用風力發電機和太陽能板共同供電，以滿足不同氣象環境下的自然能源利用需求。風力發電機和太陽能板連接到風光互補控制器，風光互補控制器把調整后的能量送往報警主板，同時又將多余的能量蓄電池組進行充電，當所發的電不能滿足負載需要時，控制器又把蓄電池的電能送往負載。
當蓄電池充滿電后，控制器控制蓄電池不被過充，起到電源保護作用，風光互補發電系統充電時間較均衡，可以保證蓄電池組處于浮充狀態，提高蓄電池組的充電質量并延長了蓄電池組的壽命，由于風機和太陽能電池的發電時間上互補，可以減少儲能的蓄電池組容量，使發電系統造價降低。
2.2.2、4G版視頻預錄報警主機
報警主機采用4G版的SY9214-30S，主機內置報警主板、視頻主板、4G模塊、蓄電池，報警主板采用15V交流電供電，視頻主板采用12V直流電供電。采用4G網絡與GPRS無線網絡作為傳輸方式，兩種傳輸方式互為備份，自動切換。
主機支持16路有線防區，可擴展32路無線防區，支持4路高清攝像機視頻復核。當防區被觸發時，現場輸出高音警號的同時傳送報警信息到接警中心。
2.2.3、視頻復核接警中心
接警中心平臺有視頻聯動功能，在收到綁定了視頻監控的防區報警后能夠自動彈出相關區域的實時畫面和預錄視頻（報警被觸發前10-30秒的開始直至報警觸發后的一段視頻，清楚地看到警情被觸發的整個過程），遇到警情時中心值班人員能第一時間準確判斷警情、處理警情，報警錄像自動保存在接警中心，方便查閱。
2.3、系統優勢
2.3.1、4G傳輸方案
視頻的傳輸需要較高帶寬需求的網絡，不方便使用有線網絡而需要視頻復核的方案中，4G傳輸成為最佳方案，通過擴展4G傳輸模塊，使我們的報警主機在沒有有線網絡的情況下同樣實現高速的視頻傳輸。
2.3.2、網絡實時通訊
主機以4G無線網絡和GPRS無線網絡作為傳輸方式，網絡在線狀態實時監測，狀態反饋及時；網絡傳輸報警信息，實時傳送，報警速度快、穩定可靠性高。
2.3.3、供電系統
在沒有供電的戶外環境中，供電布線比較麻煩，通過本系統的風力發電機與太陽能電源板，可以滿足不同氣候環境的持續供電需求。
2.3.4、預錄視頻復核功能
銀行網點主機集成最大30S預錄功能，在探測器觸發時主機自動啟動預錄功能，將觸發警情前10-30S視頻自動傳送至接警中心，接警中心在收到報警信息的同時自動彈出現場的實時畫面和預錄視頻，更方便高效地核實警情、處理警情。
2.3.5、大型接警中心軟件
多級分中心與主中心的實時數據共享和警情轉發，具有方便的多級分中心的管理和權限設置功能，滿足大型系統要求。
方案配置需求
三、系統配置需求

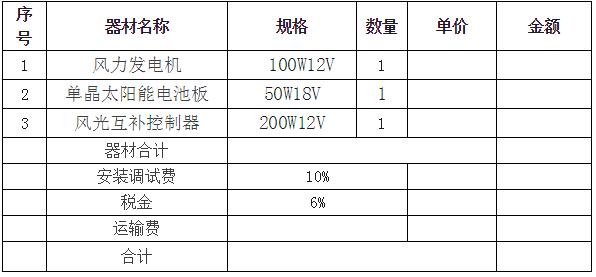

3.1、風力發電系統
風力發電系統由風力發電機、太陽能板、風光互補控制器構成，具體配置如下：

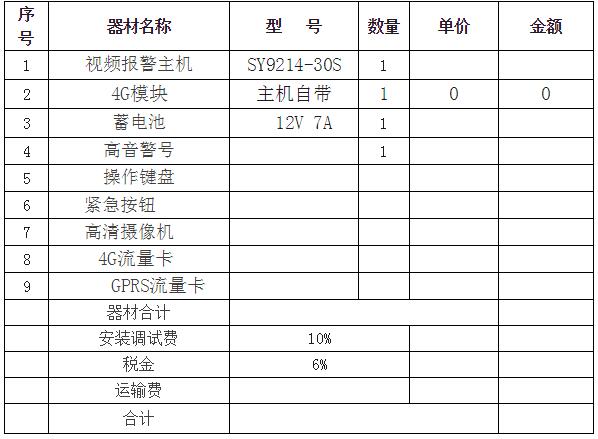

3.2、視頻報警系統
視頻報警系統由視頻報警主機、4G模塊、蓄電池、前端探測器、報警警號、網絡傳輸卡構成，配置如下：
附一、供貨商介紹
公司簡介
成都理想科技開發有限公司成立于2000年，于2001年初并購了從1992年起從事報警器生產研發的凱頓電器廠，專注智能安全產品的研發、制造和銷售。將“讓社會更安全”作為企業的使命，公司團隊不斷拼搏奮進，于2001年在中國率先開發出具有CID報警通訊協議的標準聯網報警系統，并且通過長期的潛心研究和實踐積累，打造商業化聯網報警運營服務模式——神眼聯網報警模式，得到了業內的廣泛認可，公司在全國推動和發展的聯網報警運營商逾千家。
公司擁有一支20多年報警產品研發經驗的技術團隊，并與電子科技大學合作，研發出眾多具有獨立自主知識產權的報警系列產品，包括接警中心系統、GPRS雙網接警中心系統、視頻復核系統、報警控制器、聯網報警攝像機、GPRS通訊模塊、主動紅外護欄、被動紅外探測器、個人用GPS安全定位器、車用GPS安全定位器、智能家居系列等報警相關配套產品。
公司于2003年獲得“高新技術企業”稱號、2011年通過“軟件企業”認定，并取得了理想LX報警主機軟件、理想聯網報警中心系統軟件產品證書。公司已獲得專利和軟件著作權約100項。公司董事長羊貴祥先生曾主持起草公安部《城市監控報警聯網系統管理標準》，總經理高開文先生被聘為中國安防協會專家委員會專家。
公司通過了ISO9001質量管理體系認證，產品通過了3C、CE認證。公司是中國安防協會副理事長單位、中國報警服務業聯盟常務理事單位、中國安防發展指數經濟數據采集單位、成都市安防協會常務理事單位；榮獲“中國安防十大最具影響力品牌”、中國報警服務業聯盟“十佳供應商”、“中國安防最佳口碑企業”、“中國報警服務業三十強”、中安協“優秀創新產品獎”、“中國安防產品質量信得過企業”、“‘平安城市’建設推薦優秀安防產品獎”等多項殊榮。
