今天小編想跟大家分享一下網線水晶頭的接法，在我們連接水晶頭前首先要準備好以下工具。

連接水晶頭的必備工具

壓線鉗、水晶頭、網線及網線測試儀（用來測試水晶頭接線是否已接好）。

連接方法

一、交叉線接法

交叉線接法主要適用于
1.ADSL MODEM和集線器HUB的連接
2.2臺電腦直接通過網卡連接
交叉線接法與直通線接法不同處在于芯線及兩頭的排列規則。一頭采用568A標準，一頭采用568B標準，并且橙色要和綠色對換。

 568A標準： 綠白，綠，橙白，藍，藍白，橙，棕白，棕
568B標準：橙白，橙，綠白，藍，藍白，綠，棕白，棕

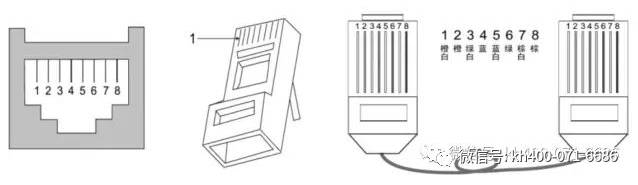

科濠水晶頭接法示意圖



二、直連線接法
直連線接法也叫平行線接法，直通線接法。兩頭同為568A標準或568B標準（一般用到的都是568B平行線的做法）。

如果連接的雙方地位不對等的，則使用平行線，如電腦連接到路由器或交換機連接到電腦；如果連接的兩臺設備是對等的，則使用交叉線，如電腦連接到電腦。
同類型設備之間連接用交叉接法，不同類型設備連接時候用直連接法。一般使用直連接法比較方便。
