智能小區：安的教您如何安裝調試樓宇對講系統和注意事項！

安的樓宇對講

樓宇對講在當下的智能小區安防門禁系統中起著非常重要的作用，因為它與小區的每一個居民日常生活是息息相關的。

因此，樓宇對講系統的質量穩定將直接反映了弱電工程商的施工質量和聲譽。由于有些工程商朋友因技術資質和施工能力和經驗的欠缺。而導致很多本不是產品質量問題。進而也讓好多廠商蒙受好多“不白之冤”。在此，小安結合多年行業經驗，特撰寫此文以饗觀眾。

當然，我們在承接工程之前首先選對品牌和產品。有多年行業經驗的朋友都會堅持一條原則！“只選對的，不選貴的”

樓宇對講行業作為一個成熟的行業，在技術功能來講各大廠商從一線到三線其實都大同小異。因此，在選品牌時會面臨“羅格朗”太貴“安居寶”沒利的尷尬局面。不知道選那個品牌最貼合自己的項目。因而選對才是王道！

“安的”樓宇對講攜十年研發制造經驗，處于一個冉冉上升的品牌。并成功于今年8月6日在廣東股權交易中心掛牌上市（代碼：230028）安的就是對的品牌。好了，下面我們暫以安的“E9語音王網線通”-為模板，講解樓宇對講系統的布線注意事項。

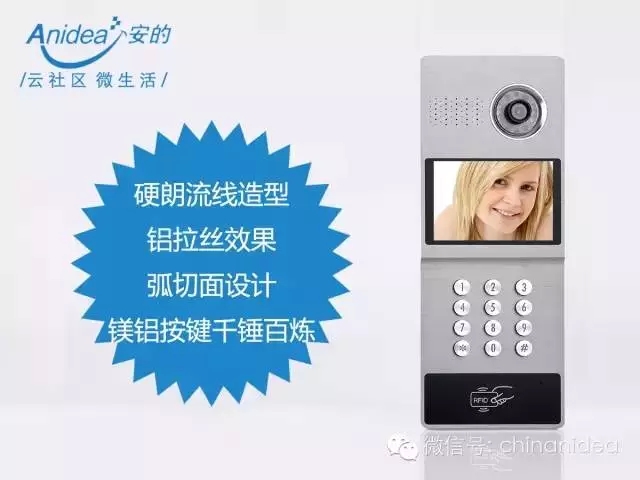

安的ANET-E9LKY-IC數碼彩色門禁主機



樓宇對講系統總體布線應正確、合理。電源線、信號線應布在室內，盡量避免室外布線，避免與金屬水管、氣管等管道同向和交叉布線，無法避免與金屬水管、氣管等管道同向布線的，二者距離應≥5米。布線應直線布線，盡量減少彎曲布線。隨著互聯網技術在樓宇對講系統的成熟應用，如今很多樓宇對講廠商無論在數字或半數字系統均采用了一條網線+一根RVV2*0.5電源線，又或者POE網線與電源直接連接的辦法。如“安的”（樓宇對講最新十大品牌，金鼎獎、智慧城市推薦品牌）



E9語音王網線通系統拓普圖

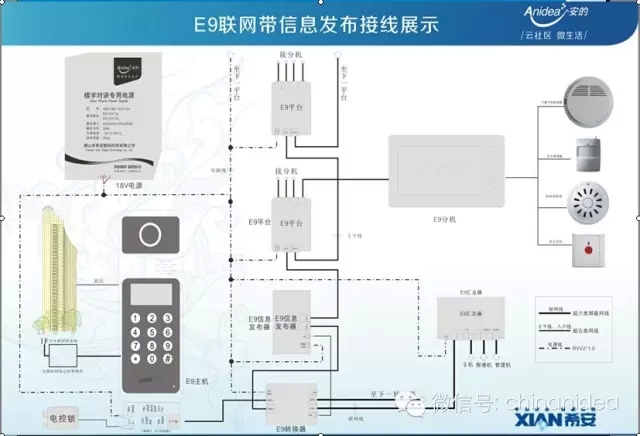

E9語音王網線通系統網絡布線實物模型圖



香港、臺灣等地區已采用近20年，自1992年起，國外樓宇對講系統生產制造商陸續到中國開拓市場。至今，在大陸外國品牌近10個，國內樓宇對講企業發展迅速，國內樓宇對講系統的市場占有率達80%左右。

　　一、樓宇對講安裝注意事項

　�。ㄒ唬╇娫聪涞陌惭b位置應正確選擇。

　　1.避免安裝在房屋四周側面墻上，特別是凸出房屋的側面墻上更不能安裝，防止直擊雷襲擊。

　　2.避免安裝在有金屬水管、氣管等管道一側的墻上，特別是距離金屬水管、氣管小于5米的同側墻之處更不能安裝。

　�。ǘ�）電源箱、電路板均應采取接地措��，接地線應牢固可靠，接地電阻應≤0.1Ω

　�。ㄈ�）布線應正確、合理。電源線、信號線應布在室內，盡量避免室外布線，避免與金屬水管、氣管等管道同向和交叉布線，無法避免與金屬水管、氣管等管道同向布線的，二者距離應≥5米。布線應直線布線，盡量減少彎曲布線。

　�。ㄋ模╇娫聪涞慕尤腚娫捶绞綉�采用接線插座方式，當天氣預防或天氣變化有可能發生雷電時，方便及時切斷電源，防止雷擊發生。

　　二、設備安裝前的準備



安的ANET-E9LP-IC數碼彩色門禁主機





　�。ㄒ唬┌惭b設備前需對系統所有線路進行全面檢查，是否存在斷線或短路現象;

　�。ǘ�）確認整個系統的線路無任何故障后，方可安裝設備，接線的各接點必須加上焊錫;

　　（三）安裝設備時必須嚴格按照產品所附說明書或安裝手冊進行正確接線。

　�。ㄋ模┰O備全部安裝完畢后，必須全面檢查各個部位的接線是否正確;如有一處接錯都有可能會引起整個系統不能正常工作。

　　（五）特別檢查電源線是否接錯，正負極間是否有短路，否則上電后輕則燒毀設備及其相關線路的設備，嚴重會引起火災。

　　三、樓宇對講安裝調試

　　（一）在保證線路及接線無誤、設備完好的情況下，單元系統上電后即能正常工作。

　　（二）在單元樓調試時，先把門口主機和最低層保護器/解碼器及室內機的所有接線連接好，同時將分機的房號按照使用說明編號;上電調試這層系統的工作情況，確認門口主機及底層線路和設備是否屬于正常。

　�。ㄈ�）若正常工作說明門口主機及線路和設備是正常的;接著切斷系統電源，再連接好上一層系統的主線路，進行第二層調試(系統接線時一定要斷電)，依次往上調。

　　（四）在單元樓的調試過程中，必須從底層開始一層一層地往上調試，即把第一層調試完后，再進行第二層的調試，依此一直往上調試，直到整單元調試完畢且能正常工作。

PS（安的E9語音王產品可以做到智能一鍵聯網檢測及語音提示故障功能，從而避免人工檢查費時費力，既提高調試效率，方便安裝對工程商來講就是好！省工就是省錢�。�

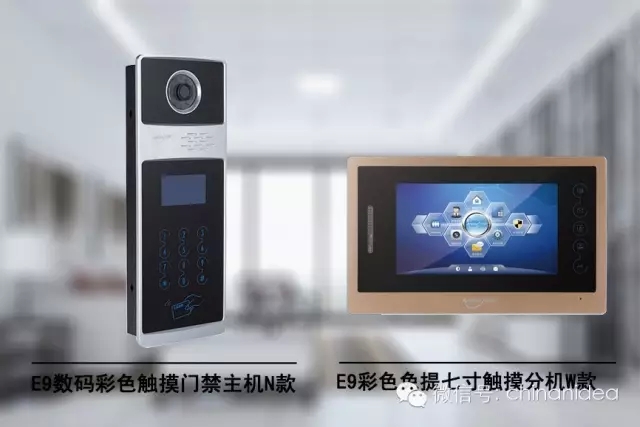

安的爆款產品觸摸主機+香檳金分機“黑金組合”系列，高而不貴

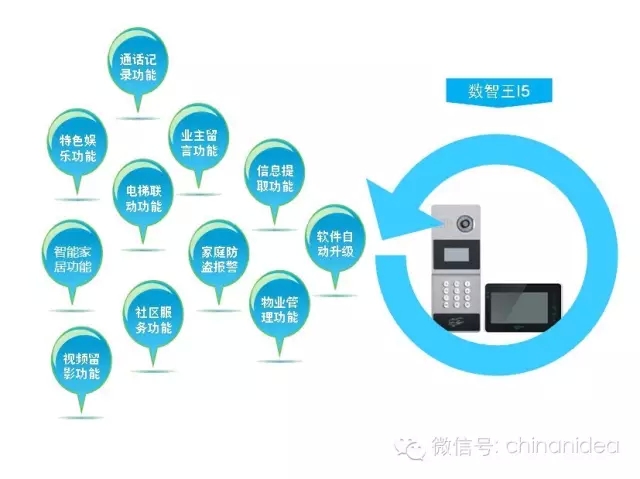

安的人打造屬于我們的黑科技--智慧社區的核心產品-數字I5系統

 引領朝代潮流融入智能家居功能

可提供DIY定制手機遠程開鎖功能

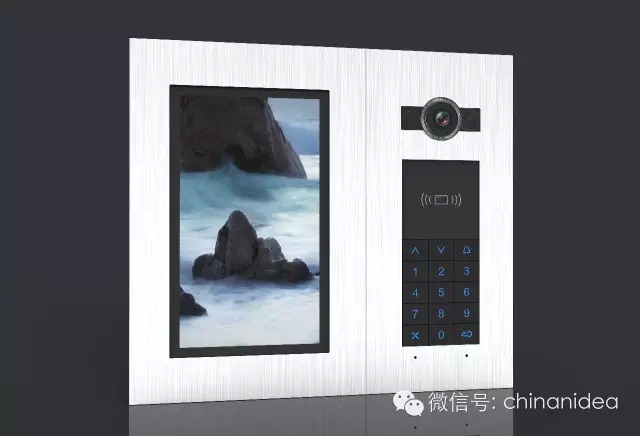

社區媒體與人臉識別有機結合系統單元門廣告型主機

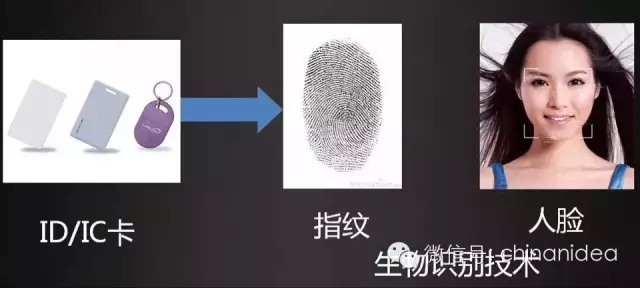

刷卡、指紋、人臉識別高端系統打造人性化產品極大地方便用戶

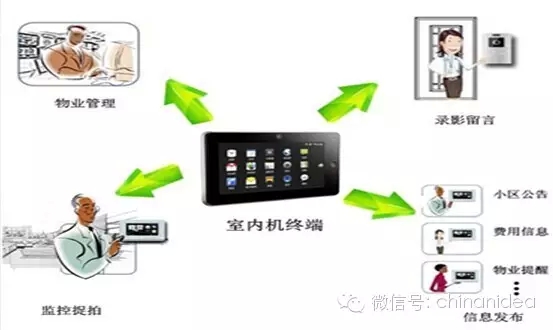

社區媒體室內終端信息推送示意圖



安的樓宇對講室內終端與智能家居、社區媒體系統有機融合，有效降低成本，讓您家的樓宇對講成為可以賺錢的機器。從而讓高科技產品以低成本盡早普及和進入到千家萬戶！這是我們使命與責任！
